水泥检查井使用年限分析

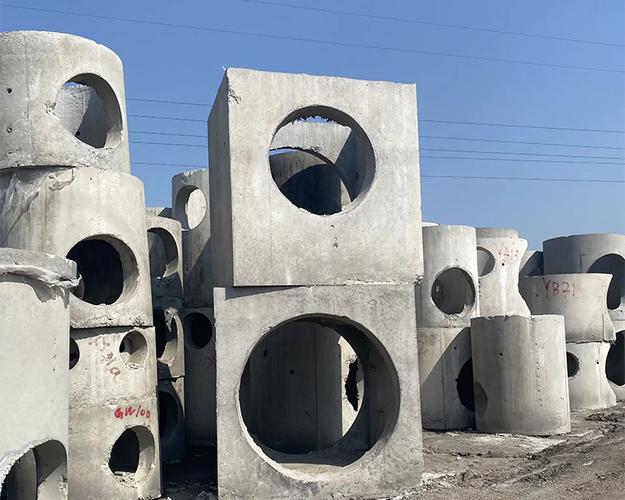

水泥检查井作为城市基础设施的重要组成部分，广泛应用于排水、通信、电力等地下管线系统中，其使用年限受多种因素影响。

标准使用年限

国家标准对水泥检查井的使用年限有明确规定。普通混凝土检查井设计使用年限一般≥20年，钢筋混凝土检查井设计使用年限通常≥30年。经过特殊防腐处理的井体，使用年限可延长至50年甚至更久。例如，采用高标号水泥、优质骨料并合理配比制成的检查井，强度高、耐久性好，能抵御外界侵蚀，使用寿命往往较长。

影响使用年限的因素

材料因素

混凝土标号、钢筋保护层厚度和抗渗等级等材料参数对使用年限影响显著。混凝土标号建议不低于C30，钢筋保护层厚度应≥25mm，抗渗等级需达到P6及以上。若水泥质量差、骨料级配不合理，会降低混凝土强度和耐久性，缩短检查井寿命。例如，使用过期或受潮的水泥，会导致混凝土性能下降，增加裂缝和渗漏风险。

环境因素

土壤腐蚀性、地下水位波动和冻融循环次数是主要环境影响因素。在pH值低、氯离子含量高的土壤中，检查井易受腐蚀；地下水位频繁波动会产生压力差，加速井体损坏；寒冷地区的冻融循环会破坏混凝土结构。例如，拉萨地区昼夜温差大，冻融循环频繁，对检查井的耐久性提出更高要求。

施工因素

基础处理质量、接口密封性能和回填土压实度直接影响使用年限。基础不牢固会导致井体沉降或倾斜；接口密封不严会引发渗漏；回填土压实度不足（应≥95%）会造成井体受力不均。例如，回填土未分层夯实，可能导致井体周围土体沉降，引发井体开裂。

荷载因素

道路上的检查井需承受车辆行驶带来的动、静荷载。长期高频次的荷载作用会加剧井体破损，尤其是井盖与井体连接处易出现疲劳损伤。例如，重载交通区域的检查井，若结构设计不合理，易出现井盖下沉或井体开裂。

寿命衰减特征

水泥检查井的寿命衰减可分为三个阶段。初期（0-10年），表面轻微碳化（<5mm），接缝处可能出现细微渗漏；中期（10-20年），钢筋在保护层破损处开始锈蚀，混凝土表面剥落面积<10%；后期（20年以上），结构承载力明显下降，渗漏问题加剧，需进行加固或更换。

延长使用年限的措施

在生产阶段，可添加防腐剂（如硅灰、粉煤灰），采用蒸汽养护工艺，严格控制保护层厚度；施工阶段，做好基础防水处理，使用柔性接口材料，规范回填操作；维护阶段，定期检查井体状况（建议每2年1次），及时修补表面缺陷，保持井内通风干燥。例如，在腐蚀性土壤中，可增加混凝土保护层厚度或采用耐腐蚀涂层。

水泥检查井的使用年限受材料、环境、施工和荷载等多因素影响。通过科学设计、规范施工和定期维护，可有效延长其使用寿命，保障城市基础设施的安全稳定运行。
