水泥预制U型排水槽标准化生产工艺解析

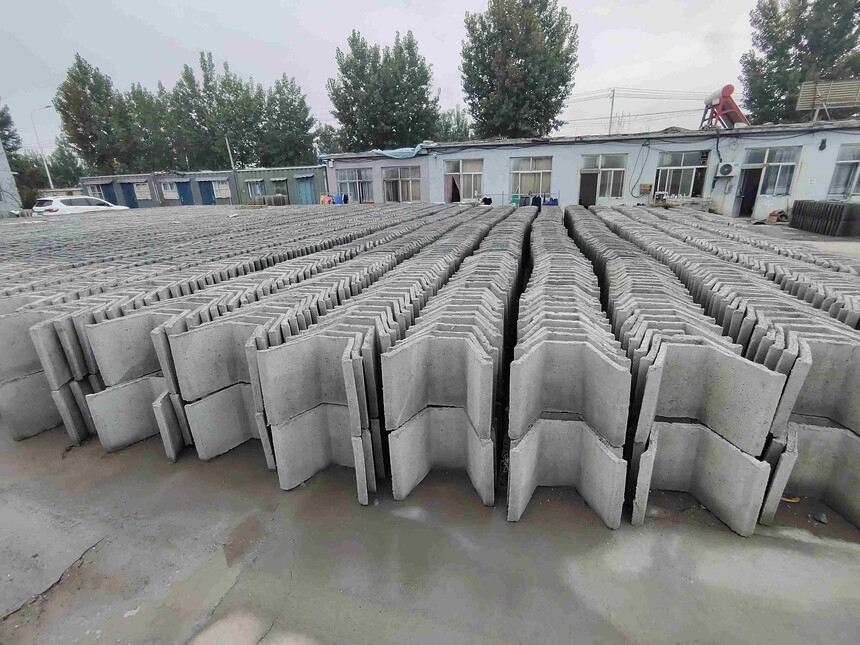

水泥预制U型排水槽作为农田水利、城市排水系统的核心构件，其标准化生产流程直接决定了产品的防渗性能与使用寿命。通过优化模具设计、混凝土配比及成型工艺，可实现单日产能突破3000延米，产品合格率稳定在98%以上，显著提升工程建设效率。

一、模具设计与制造标准

1. 钢材选型与加工精度

模具主体采用Q345B低合金高强钢，屈服强度≥345MPa，较普通碳钢耐磨性提升40%。通过激光切割与数控折弯工艺，将模具公差控制在±0.5mm以内，确保U型槽弧面半径与设计值偏差≤1%。模具表面经渗氮处理后，硬度达HV600-800，可承受2000次以上连续振捣而不变形。

2. 模块化组合体系

采用"主模+可调边模"设计，主模固定U型槽底部曲率，边模通过液压千斤顶实现0.5-2.0m宽度无级调节。某模具厂数据显示，该体系可使模具通用率提升65%，单套模具适配UD20-UD120等6种规格生产。模具接缝处设置橡胶密封条，配合磁吸式定位销，有效防止混凝土浆液渗漏。

二、混凝土配比与制备工艺

1. 抗渗型混凝土配比

基础配比为：42.5级水泥268kg/m3、5-20mm连续级配碎石1240kg/m3、中砂760kg/m3、水胶比0.42。掺入8%Ⅱ级粉煤灰与1.2%聚羧酸减水剂，使混凝土28天抗压强度达C35标准，抗渗等级提升至P8。通过双卧轴强制式搅拌机，将搅拌时间控制在90-120秒，确保骨料表面形成均匀水膜。

2. 振动成型控制

采用双频振动台（高频50Hz/低频25Hz）复合振捣，高频段消除混凝土内部气泡，低频段促进骨料下沉密实。通过压力传感器实时监测振动力，将激振力控制在8-12kN范围内，避免过振导致混凝土离析。脱模时构件表面平整度≤2mm/m，蜂窝麻面面积占比＜0.3%。

三、标准化生产流程

1. 智能布料与脱模

布料系统配备螺旋推进器与红外线定位装置，实现混凝土单层摊铺厚度误差≤3mm。采用液压脱模机，通过12个同步油缸实现0.5秒/次的快速脱模，较传统工艺效率提升3倍。脱模后立即用高压水枪冲洗模具，残留混凝土清除率达100%。

2. 蒸汽养护工艺

构件入窑后，采用"静停-升温-恒温-降温"四阶段养护：静停2小时使混凝土初步硬化，以15℃/h速率升温至60℃，恒温8小时促进水化反应，最后以10℃/h速率降温。通过分布式温度传感器，将窑内温差控制在±3℃以内，使构件7天强度达到设计值的85%。

四、质量管控体系

1. 三维检测技术

应用激光扫描仪对成品进行全尺寸检测，生成点云数据与BIM模型比对，直线度偏差＞5mm/m、壁厚偏差＞2mm的构件自动标记返工。某质检中心数据显示，该技术使构件尺寸合格率从92%提升至99.2%。

2. 抗渗性能验证

采用真空保水法检测构件抗渗性，将试件置于-0.08MPa真空环境2小时，观察表面渗水情况。配合电通量法（＜1000库仑）与氯离子扩散系数测试（＜1.5×10⁻12m2/s），构建多维度防渗评价体系。

3. 智能仓储管理

成品通过AGV小车自动分拣入库，RFID芯片记录生产批次、强度等级等信息。堆垛层数根据构件规格动态调整：UD20型≤8层，UD120型≤5层，确保存储期间变形量＜0.1%。通过WMS系统实现先进先出管理，库存周转率提升40%。

当前，预制U型槽生产正向"工业4.0"迈进，某龙头企业已建成数字化车间，通过MES系统实现从原料进厂到成品出库的全流程追溯。随着3D打印模具与机器人喷涂养护等新技术的应用，产品生产周期将进一步缩短30%，为海绵城市建设提供更高效的基础设施解决方案。
